机床数据采集是智能工厂建设中的重要环节,它涉及对机床运行状态的实时监控和数据的收集、处理与分析。以下是进行机床数据采集的主要步骤和方法:
一、确定数据采集需求
首先,需要明确机床数据采集的具体需求,包括需要采集哪些数据(如主轴转速、进给速率、切削力、温度、振动等)、数据的采集频率、数据的精度要求等。这些需求将直接影响到后续的数据采集方案设计和设备选型。
二、选择数据采集设备
根据数据采集需求,选择合适的数据采集设备。常见的数据采集设备包括传感器、数据采集卡、工业网关等。
传感器:用于直接测量机床的各种物理量,如温度、压力、振动等。传感器的选择应根据测量对象和测量环境来确定,以确保测量结果的准确性和可靠性。
数据采集卡:用于将传感器输出的模拟信号转换为数字信号,并进行初步的处理和存储。数据采集卡的选择应考虑其采样率、分辨率、通道数等性能指标。
工业网关:用于实现机床与上层系统之间的数据通信和传输。工业网关应具备多种协议转换功能,能够兼容不同品牌和型号的机床,实现数据的实时传输和远程监控。
三、安装与配置数据采集系统
安装传感器:根据机床的结构和测量需求,在合适的位置安装传感器,并确保传感器与机床之间的连接牢固可靠。
配置数据采集卡:根据数据采集需求,对数据采集卡进行配置,设置采样率、分辨率等参数,并连接传感器和数据采集卡。
配置工业网关:将工业网关连接到机床和上层系统,配置其网络参数和通信协议,确保数据能够顺利传输到上层系统。
四、数据采集与传输
启动数据采集系统,开始实时采集机床的运行数据。采集到的数据可以通过工业网关传输到上层系统(如MES、ERP等),也可以通过本地存储设备进行备份和后续处理。
五、数据处理与分析

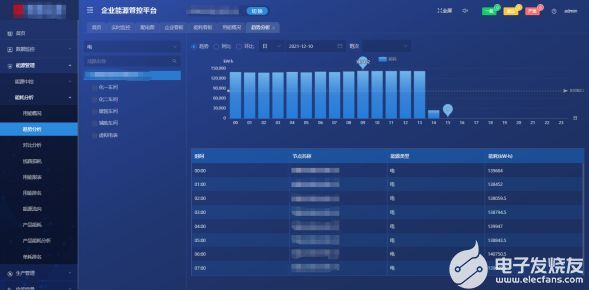

对采集到的数据进行处理和分析,提取有价值的信息和洞见。这可以通过数据分析软件或云平台来实现,包括数据清洗、数据转换、数据挖掘、可视化展示等步骤。通过数据分析,可以了解机床的运行状态、生产效率、产品质量等情况,为生产管理和决策提供支持。
六、数据应用与优化
将处理后的数据应用于生产管理和优化中,如制定生产计划、优化生产流程、预测设备故障等。同时,根据数据分析结果,对机床进行维护和保养,提高其使用寿命和性能稳定性。
注意事项
数据准确性:确保采集到的数据准确无误,避免因传感器故障或数据采集系统配置不当导致的数据误差。
数据安全:加强数据采集和传输过程中的安全防护措施,防止数据泄露或被非法篡改。
实时性:尽可能实现数据的实时采集和传输,以便及时反映机床的运行状态和生产情况。
兼容性:在选择数据采集设备和配置数据采集系统时,要考虑其兼容性和可扩展性,以便适应未来机床升级和改造的需求。
通过以上步骤和方法,可以实现对机床运行状态的实时监控和数据的收集、处理与分析,为智能工厂的建设提供有力支持。
