设备产能状态采集器

产品使用手册

产品型号

SF-CSDAQ-1

产品特点

1. 手动操作按钮                                            2. 低功耗、低发热                                         3. DC9-36V宽电压供电

4. 生产数据数码管显示                                  5. 支持导轨卡装、螺钉安装                            6. 设备运行状态指示灯显示

7. 输入支持PNP、NPN、开关量类型             8. 金属外壳，防护升级，适应恶劣环境           9. 工作温度-20~65℃，存储温度-20~85℃

产品功能

1. RJ45以太网接口                                          2.  数据定时打包上传服务器                                   3.  服务器连接参数可配置

4. 3路状态数据采集（运行、停机、报警）       5. 3路产能数据采集（来料、良品数、次品数）       6. 支持TCP连接方式上传数据

7. 支持服务器时间同步功能                             8. 计数支持本地按钮手动清零、服务器远程清零

模块供电

模块使用DC9-36V宽电压供电，电源+和-分别连接power端子的+和-即可实现模块供电。

网络连接

模块自带一个ethernet接口，可以通过有线网络连接到交换机或者路由器实现组网或者上网。模块默认ip地址为：192.168.0.7，模块自带浏览器配置功能，通过浏览器输入模块ip地址即可实现参数的配置。默认数据上传TCP连接目的服务器ip地址为：192.168.0.201，端口号为 8234。

模块配置中可以自定义设置模块的TCP工作方式，建议采用默认设置模块为TCP Client的方式，然后设置服务器IP、端口号，并且可以通过设置注册包数据来进行模块的区分，通过设置心跳包数据来检测TCP连接是否异常。

模块操作按键

模块配备有两个微动按键，分别是M和O：其中按下M用于切换各种不同的操作模式；按下O用于确定模式或者执行对应的功能。

计数清零

显示模式

按下模块顶部的M建，切换模式，当数码管固定显示txxxxx、lxxxx、cxxxx或者A88888时，可以控制切换模块显示屏的显示模式，四种模式分别表示：显示总数、显示良品数、显示次品数、轮询显示，按下模块顶部的O键即可保存设置。

通道连接

产能状态采集器信号输入分PNP信号、NPN信号和无源开关量信号三种类型，根据模块不同的信号类型参照表1-3选择对应的接线方式进行接线。错误连线可能无法识别，甚至烧坏设备，请仔细检查。

表1 PNP信号通道信号连接

通道信号类型为PNP信号输入，输入24V信号有效，1号端子接信号输入，2号端子悬空不用接或者接传感器信号GND以实现信号共地连接。

表2 NPN信号通道信号连接

通道信号类型为NPN信号输入，输入0V信号有效，1号端子接信号输入，2号端子悬空不用接或者接传感器信号GND以实现信号共地连接。

表3 无源开关信号通道信号连接

通道信号类型为无源开关量信号输入，输入通道1和2之间导通有效，1号端子接开关信号输入1，2号端子接开关信号输入2。

指示灯状态

        LED1：电源指示灯，通电常亮

        LED2：状态指示灯，运行常亮、停机熄灭、报警闪烁

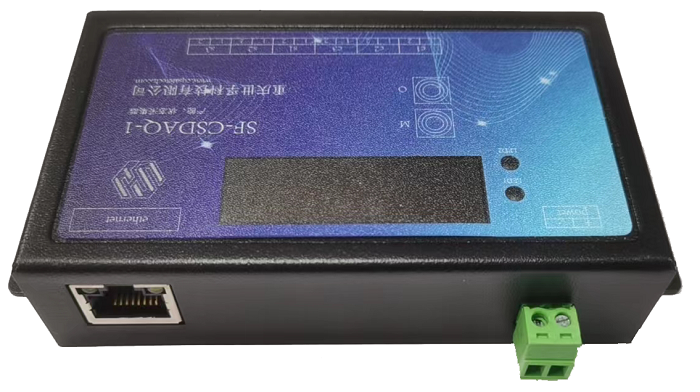

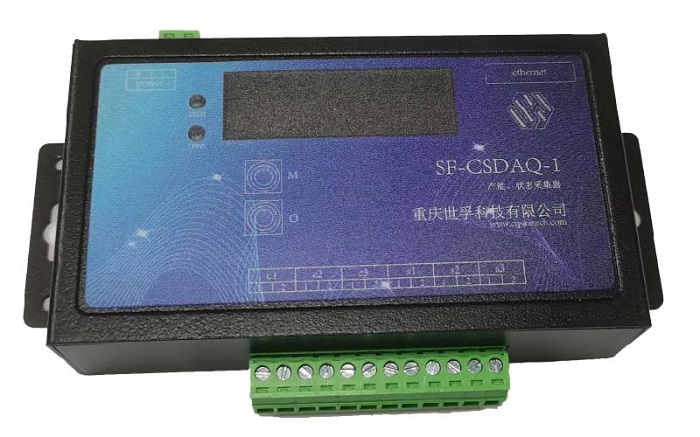

产品图片
